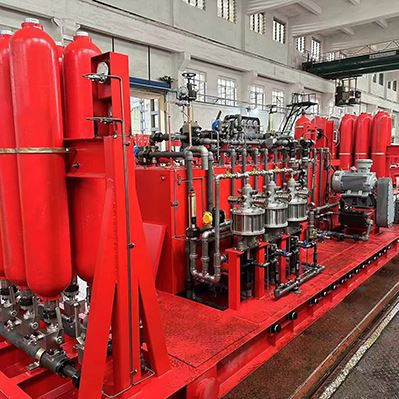

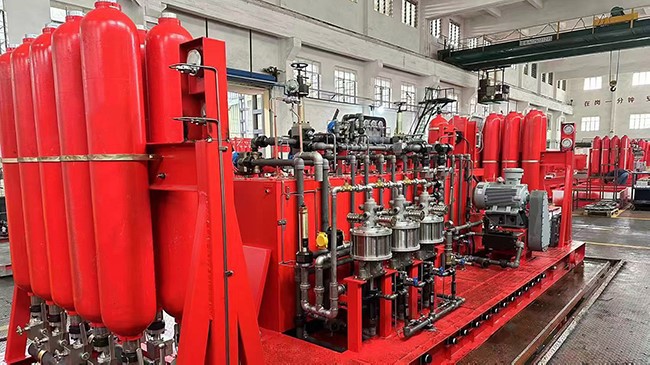

BOPコントロールユニット

BOP とその制御システムは、掘削坑口制御装置や転用装置制御システムとも呼ばれ、坑井制御装置の重要な構成要素です。その信頼性は、掘削作業とオペレーターの安全性に直接関係しています。

BOPコントロールユニットBOPバルブと油圧バルブを開閉する装置です。坑口BOPスタックや油圧スロットルバルブ、キルバルブを制御する重要な機器です。掘削、仕上げ、改修作業中の噴出防止に欠かせない装置です。

制御装置の機能は、十分な圧力油を事前に準備して貯蔵し、圧力油の流れ方向を制御して、噴出防止装置と油圧バルブが迅速に開閉できるようにすることです。

油圧油の消費により油圧が一定量低下すると、制御装置が自動的に貯油量を補充し、油圧油が常に高圧範囲内に保たれます。

技術的パラメータ



• 公称作動圧力: 21 Mpa / 3000 psi
• 通常範囲: 0-14 Mpa / 0-2000 psi
• アキュムレータの窒素充填圧力: 7±0.7 Mpa / 1000±100 psi
• 圧力コントローラの設定範囲: 18.9-21 Mpa / 2700-3000 psi
• 液体-ガススイッチの設定範囲: 18.9-21 Mpa / 2700-3000 psi
• 空気供給圧力: 0.65-0.8 Mpa /93-115 psi
• 電源: 380±19 V / 50 Hz。



• リモートコンソール

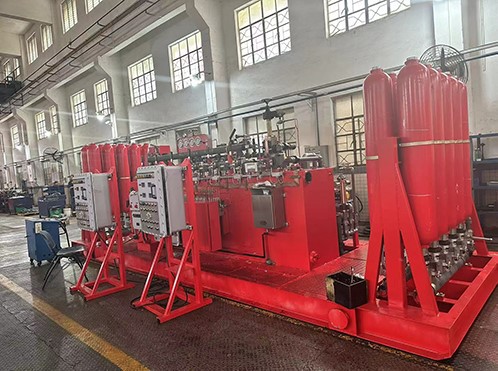

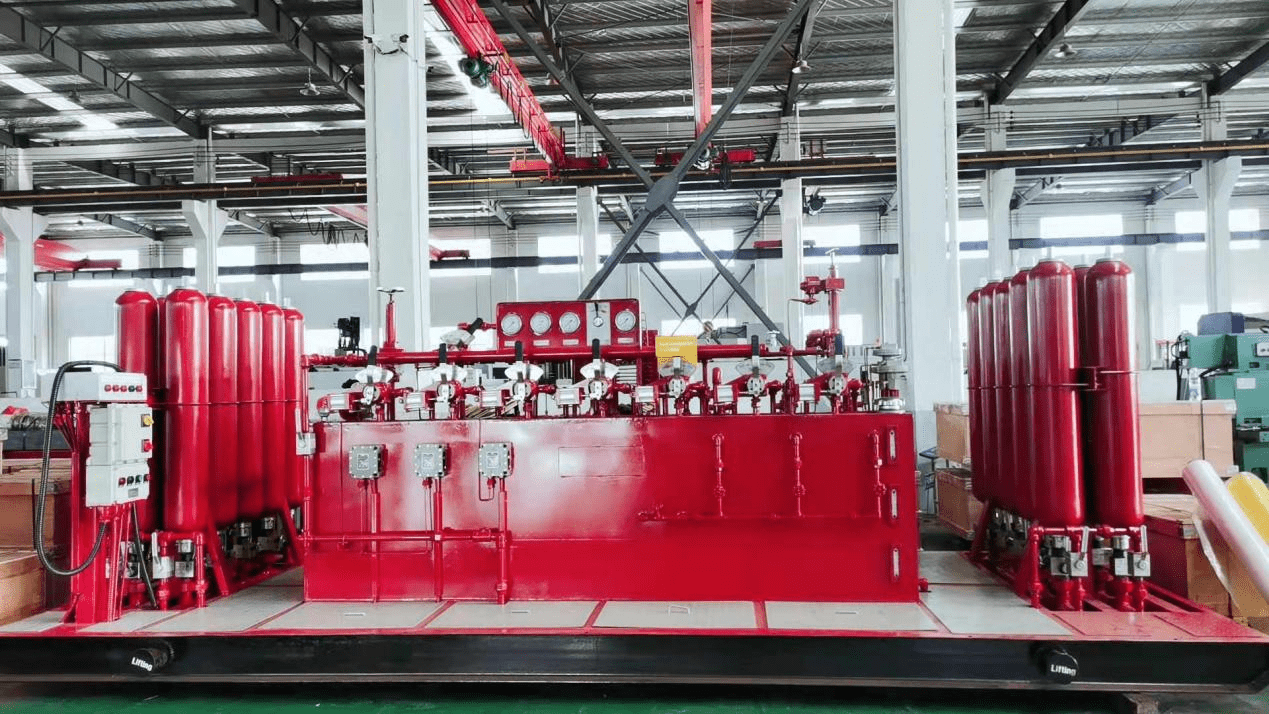

リモートコントロールコンソールは、燃料タンク、ポンプセット、アキュムレータセット、マニホールド、各種バルブ部品、計器、電子制御ボックスで構成されています。リモートコントロールコンソールの主な機能は、ポンプバンクから高圧制御流体を生成し、アキュムレータバンクに蓄えることです。BOPを開閉する必要がある場合、アキュムレータからの高圧制御流体は、マニホールドの3位置4方向ロータリーバルブを介して各制御対象（BOP）に分配されます。

• ドリラーコンソール、補助ドリラーコンソール

掘削機の制御コンソールは通常、掘削リグの床に設置されており、掘削機は BOP を簡単に遠隔制御できます。

• エアパイプケーブル

エア アンビリカルは、リモート コントロール コンソールとドリラー コントロール コンソール間の空気経路を接続します。ガス パイプ ケーブルは、シースと複数のチューブ コアで構成されています。両端に接続フランジが取り付けられており、それぞれリモート コンソールとドリラー コンソールに接続されます。

• 油圧パイプライン（ホースラインやパイプベントなどのパイプラインを含む）

通常、リモート コントロール コンソールと坑口 BOP スタック間の距離は 40 メートルで、接続には油圧ライン セットが必要です。接続方法には、ハード ライン接続とホース ライン接続があります。

ハードパイプラインには、パイプベント、可動パイプラインなどがあります。ハードパイプライン接続を使用すると、安全性と信頼性の利点がありますが、設置とレイアウトが不便なことが欠点です。ホースラインの接続は、シンプルで便利であるという利点がありますが、使用中に安全性に注意を払う必要があります。

品質管理

外装梱包

輸送

• 油圧パワーユニット (HPU) テスト: 油圧ポンプ、モーター、アキュムレーター、フィルター、その他の必要な油圧コンポーネントをテストし、BOP システムを動作させるのに十分な圧力と流量が提供されることを確認します。
• 制御バルブとパイプラインのテスト: 制御バルブとパイプラインが、バルブとパイプラインの開閉の調整を含め、BOP のさまざまなコンポーネントへの油圧オイルの流れを正しく制御できることを確認します。
• 制御システムと通信機器のテスト: 制御パネル、プログラマブル ロジック コントローラー (PLC)、通信機器などの制御システムの信号処理機能をチェックし、BOP スタックの動作をリアルタイムで監視および制御できることを確認します。
